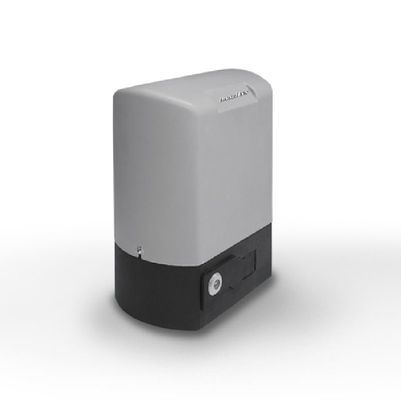

SLIDING 500 привод (ворота до 500кг)

SLIDING 500

      Электрический привод производства ГК DoorHan серии Sliding 500 устанавливается на откатные ворота для их автоматического открывания и закрывания, что дает пользователю комфорт эксплуатации. Электропривод Sliding 500 представляет собой продукт состоящий из двух важных узлов т.е. электродвигателя с платой управления PCB-SL  в которую встроен приемник, позволяющий запрограммировать до 60 пультов дистанционного управления, и механического редуктора. Электродвигатель привода и редуктор установлены в одном корпусе и это без преувеличения позволяет приводу Sl-500 работать практически погруженным в воду. Из-за этого так же привод Sliding 500 тихо работает. На электроприводе Doorhan Sliding 500 имеется самоблокирующийся редуктор, который разблокируется, имеющимся в комплекте с приводом ключом и дает возможность движения редуктора ворот вручную в случае отключения электроэнергии. Разблокирование редуктора привода происходит путем поворота ключа аварийного ручного расцепителя и так же им приводится в исходное положение т.е. блокирует редуктор.

      За счет электронных концевых выключателей привода Sliding 500 происходит надежная остановка работы мотора в крайних положениях. Для управления приводом необходима кнопка с замыкающим контактом или пульт дистанционного управления Transmitter, которые управляют приводом Sliding 500 в пошаговом режиме "закрыть-стоп-открыть-стоп", что является удобнее "режима калитки" как у импортных аналогов, отдельная кнопка которого программируется на эту функцию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - SLIDING 500

НУЖНО ЗНАТЬ!

- Установка электропривода Sl-500 должна производиться в соответствии с европейскими  стандартами EN 12445 и EN 12453.

-Механические части и узлы откатных ворот должны соответствовать стандартам EN 12605 и EN 12604.

-Перед монтажом привода Sl-500 необходимо убедится в том, что само место монтажа соответствует климатическим условиям.

- Электропривод Sl-500 для монтажа на высоту более 2,5м не предназначен.

-ЭлектроприводSl-500  категорически запрещается в местах с быстровоспламеняющимися веществ, что может привести к пожару или взрыву.

-Для монтажа привода Sl-500  необходимо использовать инструменты, которые указаны в инструкции.

-При монтаже или техобслуживании привода Sl-500 необходимо отключить подачу питания электроэнергии.

- Если  электроприводSl-500 устанавливается на откатные ворота с встроенной калиткой, то необходимо устанавливать датчик открытой калитки.

-ЭлектроприводSl-500 нельзя оставлять в расцепленном состоянии т.к. это может привести к бесконтрольному движению полотна ворот и в следствии чего может произойти его поломка.

- Перед запуском привода Sl-500 необходимо убедится в отсутствии посторонних предметов в зоне движения ворот.

ВНИМАНИЕ!

Для безопасной и корректной работы привода Sl-500  нужно установить механический упор для ограничения движения ворот.

ВНИМАНИЕ!

К электроприводу Sl-500 кабели с напряжением 220В должны быть проложены квалифицированным монтажником. Сама прокладка питающего кабеля осуществляется в защитной гофре.

Кабели привода Sliding 500 и 800 и фотоэлементов

- Кабель 2 х 0,5 мм2- фотоэлемент и пошаговая кнопка для управления.

- Кабель 4 х 0,5 мм2- приемник фотоэлемента.

- Кабель 3 х 1,5 мм2 - силовое питание.
