Sliding 1300 PRO привод (ворота до 1300кг)

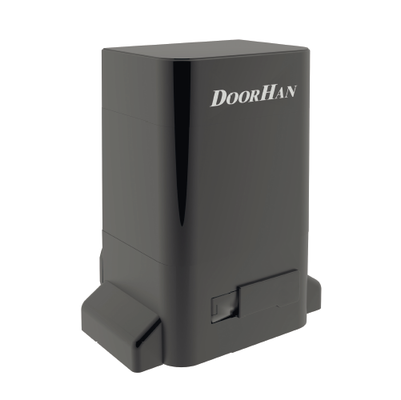

SLIDING 1300 PRO ПРИВОД

Новейшая серия автоматики ГК DOORHAN - PRO, которая представляет новейшие интеллектуальные решения позволяющие удовлетворить самых взыскательных клиентов, для которых важно как высокое качество продукта так и приятный дизайн и эстетический, гармоничный с архитектурными решениями дизайн. Модельный ряд серии PRO представлен шлагбаумами и приводами для откатных, распашных и секционных ворот. Автоматика серии PRO производится на самом новейшем и высокотехнологичном оборудовании с использованием для изготовления продукции только самых качественных материалов. Автоматика серии PRO перед поступлением в продажу проходит многоступенчатый контроль качества. Этот комплекс функций и гарантирует любому пользователю автоматики серии PRO комфорт и качество.

Привод Sl-1300PRO прикручивается четырьмя креплениями к монтажному основанию, которое у автоматики DoorHan входит в состав привода и продается с ним. Крепления привода к монтажному основанию закрываются специальными пластиковыми накладками и имеют эстетичный внешний вид привода, а так же служат для предохранения от закисления крепежных болтов. Привод имеет электронный считыватель концевых выключателей DHSL041N и срабатывает в конечных положениях благодаря входящим в комплектацию привода  магнитным концевым выключателям, которые устанавливаются на зубчатую рейку. Магниты входят в состав привода (даже если покупать его отдельно) и продаются с приводом. На электро приводе Sliding 1300 PRO как и на всех приводах данной серии установлена плата управления PCB-SL/V.1.0 с легко съемными и подключаемыми на защелках клемами. Плата управления закрывается защитной крышкой, которая предохраняет детали микросхемы от возможного случайного повреждения. Плата PCB-SL имеет встроенную плату приемника радиосигнала. Плата имеет ряд несомненных преимуществ:

- Цветные клеммы — для простого и понятного подключения, компанией Doorhan  выработан единый стандарт цветов клемм для всей автоматики.

- Имеется опция замедления перед концевыми положениями т.е. включается с помощью DIP №4 — это способствует увеличению срока службы ворот.

- Имеется опция удаленного программирования пультов, что позволяет запрограммировать пульт, не открывая крышку привода.

- Имеется модернизированная входная цепь для увеличения стабильности платы при скачках электроэнергии и нестабильном питании.

Электродвигатель привода и редуктор установлены в одном корпусе и это без преувеличения позволяет приводу Sl-1300 работать практически погруженным в воду. Из-за этого так же привод Sliding 1300 тихо работает.

ТЕХ ХАРАКТЕРИСТИКИ SLIDING 1300 PRO

Питающее напряжение - 220В/50Гц

Максимальная потребляемая мощность - 550Вт

Скорость - 10 метров в минуту

Максимальный вес ворот - 1300 кг

Интенсивность - 70%

Диапазон рабочих температур - 40/+55 0С

Класс защиты - IP54

КАТАЛОГ ЗАПЧАСТЕЙ SLIDING 1300PRO

НУЖНО ЗНАТЬ!

-  Установка электропривода Sl-1300 PRO должна производиться в соответствии с европейскими  стандартами EN 12445 и EN 12453.

-Механические части и узлы откатных ворот должны соответствовать стандартам EN 12605 и EN 12604.

-Перед монтажом привода Sl-1300 PRO необходимо убедится в том, что само место монтажа соответствует климатическим условиям.

- Электропривод Sl-1300 PRO для монтажа на высоту более 2,5м не предназначен.

-ЭлектроприводSl-1300  PRO категорически запрещается в местах с быстровоспламеняющимися веществ, что может привести к пожару или взрыву.

-Для монтажа привода Sl-1300  PRO необходимо использовать инструменты, которые указаны в инструкции.

-При монтаже или техобслуживании привода Sl-1300 PRO необходимо отключить подачу питания электроэнергии.

- Если  электроприводSl-1300 PRO устанавливается на откатные ворота с встроенной калиткой, то необходимо устанавливать датчик открытой калитки.

-ЭлектроприводSl-1300 PRO нельзя оставлять в расцепленном состоянии т.к. это может привести к бесконтрольному движению полотна ворот и в следствии чего может произойти его поломка.

- Перед запуском привода Sl-1300 PRO необходимо убедится в отсутствии посторонних предметов в зоне движения ворот.

ВНИМАНИЕ!

Для безопасной и корректной работы привода Sl-1300 PRO нужно установить механический упор для ограничения движения ворот.

ВНИМАНИЕ!

К электроприводу Sl-1300 PRO кабели с напряжением 220В должны быть проложены квалифицированным монтажником. Сама прокладка питающего кабеля осуществляется в защитной гофре.

Кабели привода Sliding 1300 PRO  и фотоэлементов

- Кабель 2 х 0,5 мм2- фотоэлемент и пошаговая кнопка для управления.

- Кабель 4 х 0,5 мм2- приемник фотоэлемента.

- Кабель 3 х 2,5 мм2 - силовое питание.
