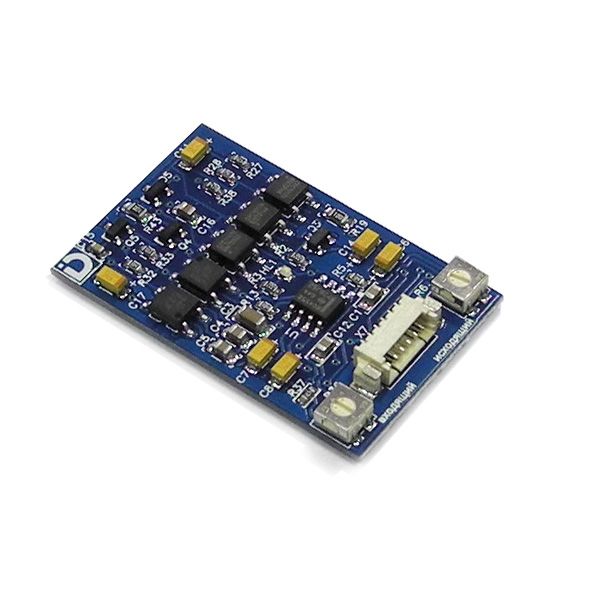

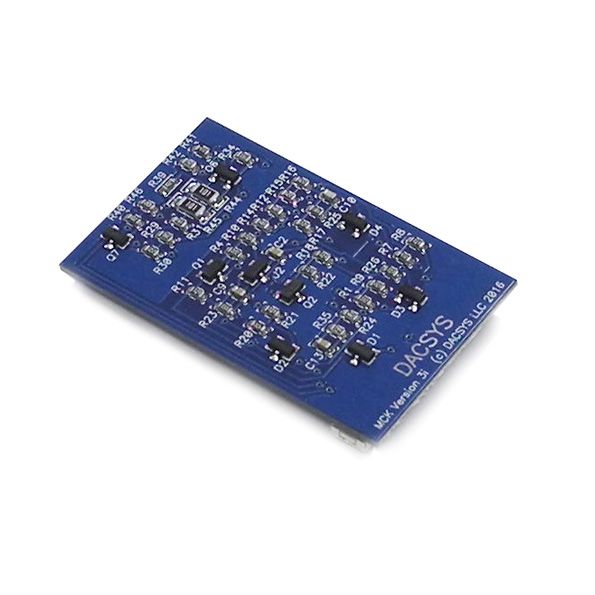

Модуль сопряжения индивидуального видеодомофона с многоквартирным координатным домофоном (Визит, Цифрал, Элтис, Метаком), миниатюрный
ОписаниеМодуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (ДАКСИС, ВИЗИТ, ЦИФРАЛ*, ЭЛТИС, МЕТАКОМ), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона. Совместимость координатных домофонов других производителей возможна, но не гарантируется.* Кроме ЦИФРАЛ-а прямого вызова выпуска до 01 октября 2012 года.Совместимость координатных домофонов других производителей возможна, но не гарантируется. Особенности версии МСК СЛИМ:1. МСК СЛИМ - это самый тонкий модуль из производимых на рынке.2. Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), предусмотрена схема отключения автоподнятия трубки.
Схема подключения модуля сопряжения МСК СЛИМ:
Настройка модуля сопряжения МСК СЛИМ: Самый распространенный вопрос: Не проходит звук в одном из направлений.Ответ: Если Вы столкнулись с тем, что звук через модуль сопряжения проходит только в одном из направлений (например, Вас слышно во дворе, но голос гостя в видеодомофоне не слышно или наоборот), скорее всего, проблема связана с полудуплексом, применяемым в большинстве недорогих видеодомофонов для устранения "местного эффекта".Устранить данную "непроходимость" просто: определяете, в каком направлении звук у Вас проходит хорошо (сверху вниз - исходящий поток, снизу вверх - входящий) и снижаете громкость этого направления регулировками в модуле сопряжения, соответственно приподнимая громкость противоположного направления - до тех пор, пока не появится звук, которого не было слышно. Операцию можно провести только с помощником.Полудуплекс - способ связи при котором в один момент времени устройство может либо передавать, либо принимать информацию. Пример полудуплексной связи — разговор по рации.Каждый из корреспондентов в один момент времени либо говорит, либо слушает. Одновременный разговор невозможен.Дуплекс - способ связи при котором устройство может в любой момент времени и передавать, и принимать информацию. Передача и прием ведутся устройством одновременно по двум физически разделённым каналам связи. Пример дуплексной связи — разговор двух людей (корреспондентов) по городскому телефону: каждый из говорящих в один момент времени может и говорить, и слушать своего корреспондента.Наилучшее качество связи достигается только на мониторах которые поддерживают дуплексную систему связи.
Совместимость моделей
|
Модель |
Совместимость |
Особенности |
Комментарии |
|
CTV-M1000, CTV-DP1000NG, CTV-M1400, CTV-DP1400. |
Совместим |
- полудуплекс; - снимает напряжение питания панели полностью.
|
Мини-видеодомофон, мягкий полудуплекс, рассчитан на подключение двух вызывных панелей и одной камеры. Пять "динг-донгов" при вызове. Позволяет принимать вызов при отсутствии видеосигнала. Напряжение снимает полностью. |
|
CTV-M1700, CTV-DP1700. |
Совместим |
- полудуплекс; - снимает напряжение питания панели полностью. |
Среднеразмерный видеодомофон, полудуплекс, обслуживает до двух вызывных панелей и одну камеру. При вызове выдаёт четыре сигнала. Позволяет принимать вызов при отсутствии видеосигнала. Напряжение полностью не снимает, остается 4.6 вольта. |
|
CTV-M1700M, CTV-DP1700M |
Совместим |
- полудуплекс; - снимает напряжение питания панели полностью. |
Среднеразмерная модель, подключает к себе до двух вызывных панелей и одну камеру. Много "динг-донгов" (более десяти). Позволяет принимать вызов при отсутствии видеосигнала. Напряжение полностью не снимает, остается 4.6 вольта. |
|
CTV-M2400TM, CTV-DP2400TM. |
Совместим |
- полудуплекс; - 4 сигнала вызова; - не снимает напряжение питания панели. |
Мини-видеодомофон, скромный звук, полудуплекс. Есть два порта для подключения вызывных панелей и видеовход для камеры. При вызове сигналит всего 4 раза. Позволяет принимать вызов при отсутствии видеосигнала. Напряжение полностью не снимает, остается 4.5 вольта. Для приёма вызова служит кнопка "Отбой". |
|
CTV-M2700TM, CTV-M2700MD, CTV-DP2700TM. |
Совместим |
- полудуплекс; - многократный звонок; - не снимает напряжение питания панели. |
Среднеразмерный видеодомофон, чистый звук, полудуплекс. Позволяет подключить две вызывных панели и две видеокамеры. При вызове сигналит 10 раз с большими паузами, не заметить невозможно. Команду "Открыть" исполняет задумчиво, механические замки следует подключать через ограничительный контроллер. Позволяет принимать вызов при отсутствии видеосигнала. Напряжение полностью не снимает, остается 4.5 вольта. |
|
CTV-M2700IP |
Совместим |
- полудуплекс; - тихий звук; - не снимает напряжение питания панели; - пониженное напряжение питание.
|
Среднеразмерный видеодомофон с Ethernet-интерфейсом. Тихий звук с АРУ, крайне нежелательно устанавливать его в комбинации с тихим подъездным домофоном. Особенно неудачно сочетается с Элтисом. Кроме ethernet-а есть два порта для подключения вызывных панелей. При вызове 5 секунд играет грустную китайскую мелодию. Позволяет принимать вызов при отсутствии видеосигнала. Напряжение полностью не снимает, остается 4.7 вольта. Общее напряжение пониженное, около 11.5 вольт. |
|
CTV-DP400/М400 |
Совместим |
- полудуплекс; - снимает напряжение питания панели полностью. |
Бюджетный двухпортовый видеодомофон, других разъёмов не предусмотрено. При вызове выдаёт до четырёх "Динг-донгов", причём громкость вызова и громкость связи раздельно подстраиваются колёсными регуляторами на корпусе. Пробуждается легко. Полудуплекс, приоритет зависит от настройки модуля сопряжения. Позволяет принимать вызов при отсутствии видеосигнала; чёрно-белую картинку показывает стабильно. Напряжение с модуля снимает полностью. |
|
CTV-DP700/М700 |
Совместим |
- полудуплекс; - снимает напряжение питания панели полностью. |
Среднеразмерный видеодомофон, позволяет подключить до двух вызывных панелей. При вызове выдаёт до шести "Динг-донгов". Полудуплекс, приоритет зависит от настройки модуля сопряжения. Пробуждение среднее, модули справляются. Принимает вызов при отсутствии видеосигнала; чёрно-белую картинку показывает устойчиво. Напряжение с модуля снимает полностью. |
|
CTV-M1400M, CTV-DP1400M |
Совместим |
- полудуплекс; - не снимает напряжение питания панели полностью. |
Небольшой двухпортовый видеодомофон, других разъёмов не предусмотрено. При вызове выдаёт до шести "Динг-донгов", причём громкость вызова и громкость связи раздельно подстраиваются колёсными регуляторами на корпусе. Пробуждается легко. Полудуплекс, приоритет зависит от настройки модуля сопряжения. Позволяет принимать вызов при отсутствии видеосигнала; чёрно-белую картинку показывает нестабильно - дёргается верхний край кадра. Напряжение с модуля снимает не полностью, остаётся 4.59 вольт. |
|
CTV-M3700, CTV-DP3700 |
Совместим |
- полудуплекс; - не снимает напряжение питания панели полностью; - корректно работает с детектором движения.
|
Среднеразмерный видеодомофон, позволяет подключить до двух вызывных панелей и двух дополнительных камер. При вызове выдаёт до десяти "Динг-донгов". Полудуплекс, приоритет зависит от настройки модуля сопряжения. Пробуждение хорошее. Принимает вызов при отсутствии видеосигнала; чёрно-белую картинку показывает устойчиво. Напряжение с модуля снимает не полностью, остаётся 4.37 вольт. |
|
CTV-M3110, CTV-DP3110 |
Совместим |
- полудуплекс; - не снимает напряжение питания панели полностью; - не корректно работает с детектором движения. |
Крупный видеодомофон, позволяет подключить до двух вызывных панелей и двух дополнительных камер. При вызове выдаёт до десяти "Динг-донгов". Полудуплекс, приоритет зависит от настройки модуля сопряжения. Пробуждение лёгкое. Принимает вызов при отсутствии видеосигнала; чёрно-белую картинку показывает устойчиво. Напряжение с модуля снимает не полностью, остаётся 4.35 вольт. |
