BARRIER PROTECTOR AVB1-30 антивандальный шлагбаум стрела 3 метра

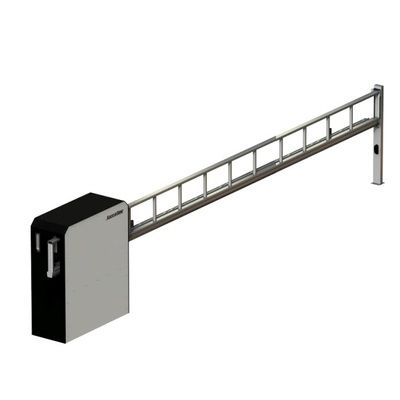

АНТИВАНДАЛЬНЫЙ ШЛАГБАУМ BARRIER PROTECTOR

Антивандальный шлагбаум Barrier Protector производства ГК DOORHAN (Россия) предназначен для перекрывания въезда на территорию, которая требует ограничения проезда автомашин. Антивандальный шлагбаум Barrier используется в жилых кварталах товариществами собственников жилья, садовых товариществах и коттеджных поселках и конечно на промышленных объектах - складских комплексах, строящихся объектах. Главной особенностью антивандального шлагбаума Barrier Protector является стальной антивандальный корпус, который очень надежно защищает механизмы управления шлагбаума от любых противоправных действий, вандальных механических повреждений и воздействий окружающей среды. Сваренная из стальных профилей прочная стрела, приводится в движение за счет прикрепленной к ней зубчатой рейки и электропривода с зубчатой шестернею. Стрела выдвигается и задвигается в горизонтальном положении. Крепежные элементы антивандального шлагбаума Barrier антивандального исполнения и их невозможно отвернуть и произвести демонтаж обычным простым инструментом. После окончания монтажных работ антивандального шлагбаума Barrierнужно проверить движения стрелы и она должна двигаться плавно и без скрипов. Полотно стрелы шлагбаума должно при закрытии заходить в ловитель. Прогиб несущей балки в закрытом положении возможен и не должен превышать 1/300 от длины стрелы.

Состав комплекта Barrier Protector AVB1-30

1. AVB1-30 BARRIER PROTECTOR стрела 3 метра антивандальный шлагбаум - 1 штука.
2. SLIDING 500 привод для откатных ворот - 1 штука.

КОНСТРУКЦИЯ BARRIER PROTECTOR

1. Рама 2. Стрела 3. Панель задняя  4. Крышка панели задней  5. Панель шлагбаума передня  6. Панель шлагбаума боковая  7. Коробка распаячная  8. Фотоэлементы PHOTOCELL-W беспроводные  9. Опора ролика для балки 71 х 60 х 3,5  10. Рейка зубчатая DHRACK 12 x 30 (1 м)  11. Крышка задняя для балки 71 х 60 х 3,5  12. Ролик концевой в сборе для балки прокатной 71 х 60 х 3,5  13. Столб-ловитель  14. Пластина площадки для привода  15. Привод 16. Направляющее устройство  17. Панель верхняя в сборе  18.  Лампа сигнальная Barrier-PRO

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ BARRIER PROTECTOR

Длина стрелы - 3 метра

Тип стрелы – металлическая

Питающее напряжение В/Гц 220/50

Потребляемая мощность Вт 130

Передаточное отношение редуктора – 1:32

Максимальный вес ворот кг 300

Скорость открытия/закрытия м/мин 9

Концевые выключатели – магнитные

Термозащита °C 125

Интенсивность % 50

Рабочий диапазон температуры привода °C -20...+55

Класс защиты – IP 55

 Широкий диапазон стрел - 3, 4, 5, 6 метров

Встроенная сигнальная светодиодная лампа

Прочная стальная стрела RAL7004 серая

Привод с встроенным блоком управления

Тумба крепится анкерными болтами

Стальные листы 2мм RAL7004 и RAL9005

В комплект входят зубчатые рейки

Столб ловитель стрелы

Беспроводные фотоэлементы в комплекте

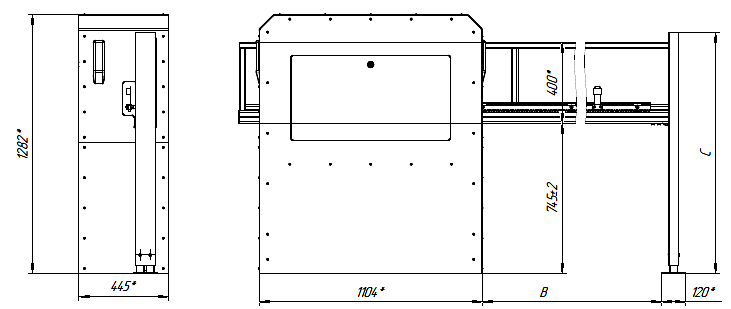

ЧЕРТЕЖ С РАЗМЕРАМИ BARRIER PROTECTOR
